河南省四通鍋爐有限公司鍋爐CWNS型燃油氣常壓熱水鍋爐技術參數

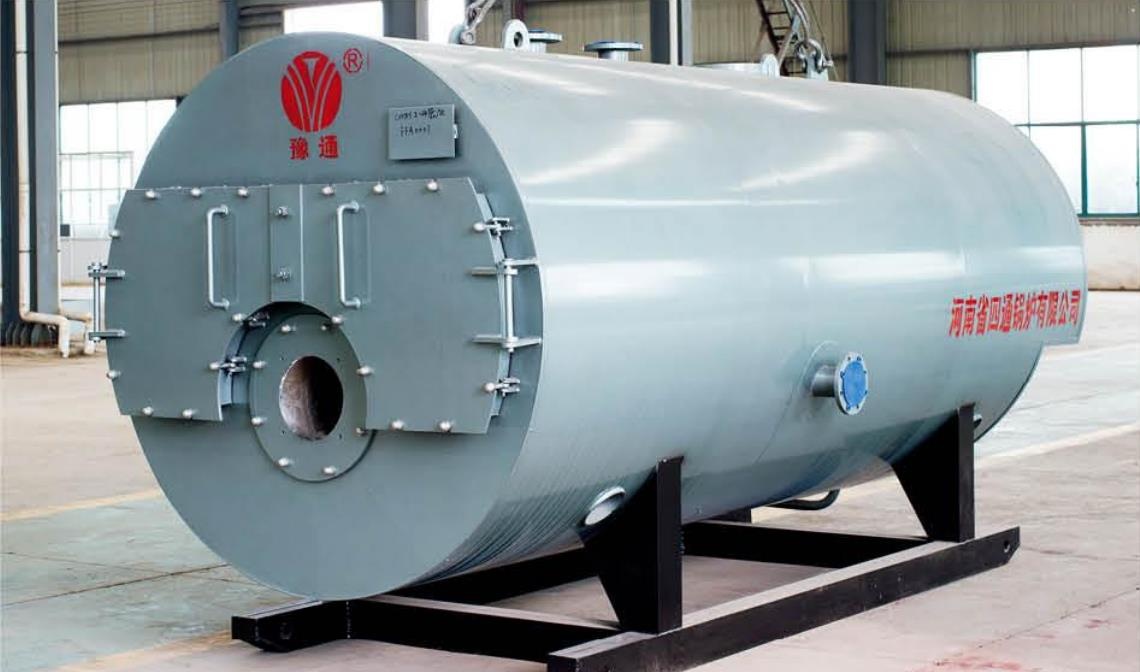

CWNS××-95/70-Q(Y)系列全自動燃油燃?xì)獬簾崴仩t,采用為鍋殼式三回程、全濕背結構。燃料在爐膽內微正壓燃燒,高溫?zé)煔庋貭t膽向后經回燃室進入先進煙道管束,經壓迫式前煙箱轉折180度進入第二管束,經過對流換熱后排入大氣。為供暖、生活用水、生產用熱提供無窮的動力。

我們利用中心對稱的三回程結構的設計思想,設計容量較大的三回程常壓熱水鍋爐。性能優勢:

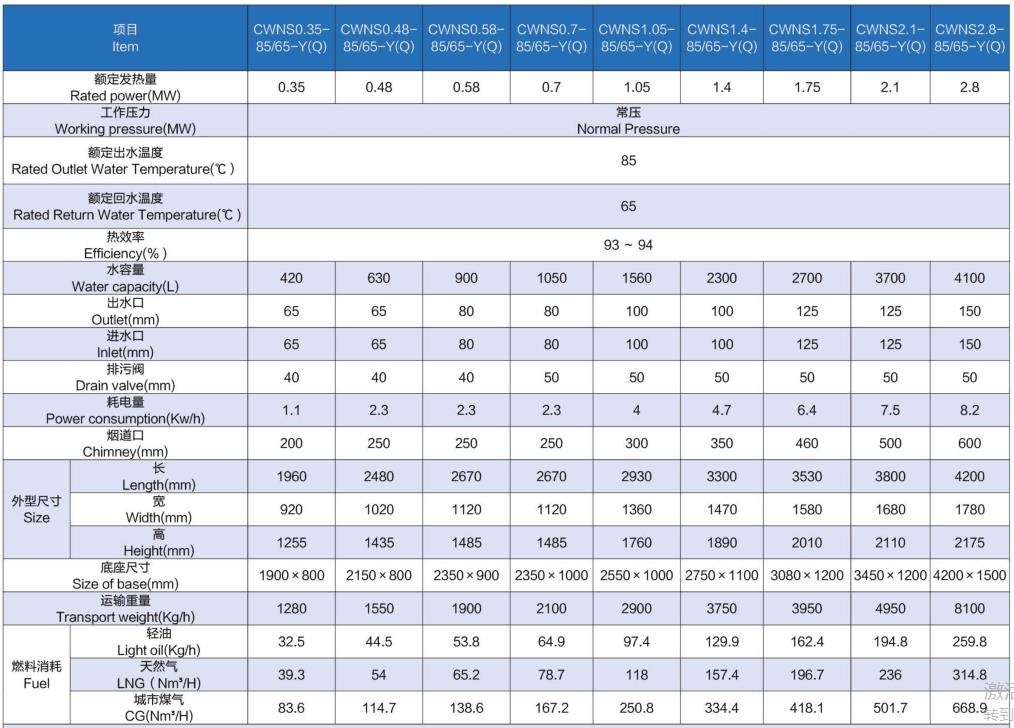

四通鍋爐技術參數:

特點:
1.專有技術
全濕背回燃室,回燃室與后管板扳邊對接,鍋爐比較高全對接焊,應力*低,質量更。
2.大直徑波紋爐膽
鍋爐燃燒室由大直徑全波紋爐膽組成,燃燒空間大,燃料燃燒有效,有效吸收熱膨脹,輻射受熱面大。
3.熱力充足
鍋爐總受熱面積足夠,能充分吸收有效熱量,排煙溫度低,熱損失小,出力足,效率高。
4.熱負荷調節能力強
鍋殼直徑大,水容量大,對負荷變化適應能力強,出力穩定。
5.有效解決熱水鍋爐過冷沸騰難題
科學的布置了熱水鍋爐的回水系統,增加了高溫區受熱面水側的擾動,避免了局部區域產生過冷沸騰現象,有效解決了高溫區管板和管端產生裂紋的難題。
鍋爐后面板上設有與爐膛連通的防爆裝置,防止燃料在爐膛中發生劇烈爆燃時,泄放瞬間產生的高能量,能自動復位,同時具有觀火視鏡和檢修通道的功能作用,利用運行中燃燒火焰的調整,爐膛檢查、維護方便。
7. 鍋內檢修方便
鍋爐頂部設有人孔,鍋爐前后端中下部分別設有獨特的手孔裝置,便于鍋內裝置及鍋爐底部的檢查、清理。
8.前后煙箱密封獨特
煙箱采用雙開式煙箱門,開啟方便,多級迷宮式密封,密封材料特制,壓縮性好,有效隔阻煙氣的泄漏,可重復使用。
9. 壓力、溫度保護
鍋爐壓力、水溫設置多重控制保護,以及超煙溫保護,確保鍋爐運行的安全。
10.  自動控制水平
鍋爐控制器采用西門子/德力西電氣元件,性能??刂破饔腥N形式:普通型、具有液晶顯示的中英文菜單型、人機對話遠程控制的觸摸屏型。
控制系統說明:


全自動燃油(氣)熱水機組,采用國際上較先進自動化程度較高的“百得”全自動燃燒器作為主要燃燒設備,該燃燒器的燃燒程序由較先進的燃燒程序控制器控制,能實現燃油鍋爐正常燃燒所必需的各種功能,能在正常狀態、事故狀態、能在非常情況下,自動實施保護性停爐,配以相應的溫度控制器、壓力比例調節器,實現高低溫度指示、超壓指示、調節,水位在正常范圍內波動。


控制功能:
鍋爐爐水溫控制、鍋爐出水溫控制、防凍控制、缺水和超溫保護、傳感器故障自檢、缺燃料指示、燃燒器熄火報警、熱水泵控制


指示狀態:
控制電源、控制起動、電動水泵運行、風機起動等信號,用綠色指示燈指示。高水位,大火燃燒,小火燃燒等狀態用黃色指示燈指示。低水位、極低水位,超壓燃燒器失靈等狀態用紅色指示燈指示。


系統控制原理:


合上電源開關后將水泵控制開關由停止位置轉到手動位置,進行鍋爐給水上升到正常位置后,將風動、自動手動開關轉到自動位置,然后合上燃燒器電源開關,并把控制器大小火開關轉到開火位置,*后按下起動按鈕,控制系統電源接通,燃燒器進入工作狀態,按照程序控制器的動作程序進行,起動鼓風機進入預吹掃,然后調節風門由小火位置噴油,點火小火燃燒再進入大火燃燒狀態,到此鍋爐進入正常運行階段。

燃料:燃油、燃?xì)獗Wo(hù)裝置

1.水位實時監控功能:配有電子檢測水位裝置,實時監控鍋爐水位。
2.時間設置功能:用戶可根據需要,自由組合設定鍋爐的起停時間。
3.漏電保護功能:控制系統檢測到電熱元件漏電后,將自動切斷電源。
4.缺水保護:當鍋爐缺水時及時切斷燃燒器控制電路,防止燃燒器發生干燒損壞,同時控制器發出缺水報警指示。
5.電源異常保護功能:鍋爐立刻停止運行。
6.超壓聯鎖保護:鍋爐內壓力超過用戶設定值時,禁止燃燒器工作并報警提示。
7.壓力控制器、水位報警器、安全閥、極低水位報警等多重安全保護。
8.完整的燃?xì)忾y組及保護系統:提供從過濾器、調壓閥、電磁閥等完整燃?xì)忾y組及配件,確保了燃?xì)獾陌踩浴?br /> 9.煙氣監控裝置,可自動監測鍋爐的排煙溫度,更加方便地掌握鍋爐的燃燒情況。
