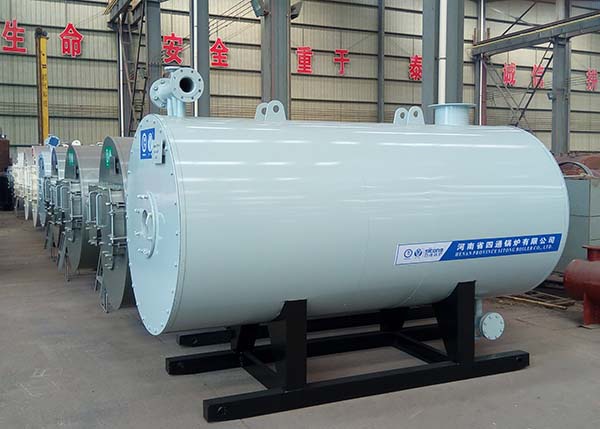

YY(Q)W臥式燃油/氣導熱油爐

適用燃料：天然氣、重油、輕油、煤氣
應用范圍：化學、塑料、橡膠、脫臭、脂肪酸蒸餾、加熱、加氫反應、酯化、熱壓、壓延、工業蒸餾等
產品簡介：YY(Q)W臥式燃油/氣導熱油爐(有機載熱體爐)是一種新型供熱設備，以燃油、氣為熱源，以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環，將熱量輸送給用熱設備后在返回?zé)釥t從新加熱。受熱面結構緊湊，...

24小時銷售熱線: 18039536698

產品介紹
        YY(Q)W臥式燃油/氣導熱油爐(有機載熱體爐)是一種新型供熱設備，以燃油、氣為熱源，以導熱油為載體通過循環泵強制熱載體通過循環油泵強制熱載體液相循環，將熱量輸送給用熱設備后在返回?zé)釥t從新加熱。受熱面結構緊湊，受熱面由內、中、外(或內、外)密排的圓盤管構成，內盤管為輻射受熱面，中、外盤管與內盤管的外表面構成對流受熱面。
　　YY(Q)W臥式燃油/氣導熱油爐(有機載熱體爐)的燃料在內盤管組成的燃燒室內燃燒放熱，經輻射受熱面吸收大部分熱量后，高溫?zé)煔膺M入對流受熱面并進行換熱，出鍋爐后在空氣預熱器中加熱鍋爐燃燒所需的空氣，再經除塵器由引風機將煙氣送至煙囪排入大氣。
　　YY(Q)W臥式燃油/氣導熱油爐主要用于：化工輕工、石油化工、油脂分解、塑料橡膠、皮革行業、紡織印染、化纖纖維、涂裝油漆、木材加工、建筑建材、水泥加工、碳素工業、公路交通、瀝青加熱、制藥工業、原子能工業、金屬加工、食品工業、飼料加工等行業。
性能特點
（1）導熱油爐溫度高、壓力低;控溫精確，熱能利用率高;
（2）受熱面采用密排圓盤管，受熱面布置充足，降低管子表面熱負荷，使導熱油使用更安全;
（3）輻射盤管的直徑、長度充分與配型燃燒器的火焰相適應，以保證盤管的可靠工作和充分冷卻;
（4）鍋爐結構緊湊，大大節約了鍋爐房的占地面積;
（5）大型鍋爐尾部設置空氣預熱器，提高鍋爐效率;
（6）對流受熱面在嚴謹計算的基礎上采用較高的合理的煙氣流速，以保證爐體的充分換熱，保證鍋爐系統較高的熱效率;
（7）供熱高達300℃以上，一般工作壓力在1MPa一下，安全可靠。
技術參數
 型號 YY(Q)W-120Y、Q YY(Q)W-240Y、Q YY(Q)W-350Y、Q YY(Q)W-500Y、Q YY(Q)W-700Y、Q YY(Q)W-1000Y、Q YY(Q)W-1200Y、Q YY(Q)W-1400Y、Q
額定熱功率(KW) 120 240 350 500 700 1000 1200 1400
熱效率(%) 88.5 88.5 89 91 92 91 91 91
設計壓力(Mpa) 1.3 1.3 1.3 1.3 1.1 1.1 1.1 1.1
工作壓力(Mpa) 1.0 1.0 1.0 1.0 0.8 0.8 0.8 0.8
高工作溫度(C) 300 300 300 320 320 320 320 320
爐內容油量(m3) 0.1 0.15 0.25 0.3 0.5 0.8 1 1.1
循環油量(m3/h) 9.6 19.3 28.1 31.5 56.2 75.6 75.6 88.2
配管連接口徑(DN) 65 65 80 80 100 125 125 125
參考重量 1.6 2.3 2.8 3.2 4.1 5.6 7.3 8.3

鍋爐尺寸

長、寬、高

（mm）

1600

1020

1520

1930

1230

1868

2110

1390

2055

2208

1390

2055

3240

1470

2260

3300

1670

2587

4145

1900

2786

4607

2000

3045



型號 YY(Q)W-1800Y、Q YY(Q)W-2100Y、Q YY(Q)W-2400Y、Q YY(Q)W-3000Y、Q YY(Q)W-4100Y、Q YY(Q)W-4700Y、Q YY(Q)W-5800Y、Q
額定熱功率(KW) 1800 2100 2400 3000 4100 4700 5800
熱效率(%) 92 92 92 92 85 85 85
設計壓力(Mpa) 1.1 1.1 1.1 1.1 1.1 1.1 1.1
工作壓力(Mpa) 0.8 0.8 0.8 0.8 0.8 0.8 0.8
高工作溫度(C) 320 320 320 320 320 320 320
爐內容油量(m3) 1.18 1.7 1.85 3.94 3.2 4.2 4.5
循環油量(m3/h) 96.7 112.8 151.2 189 200 246.8 300
配管連接口徑(DN) 150 150 150 150 200 200 250
參考重量 8.74 9.69 11 17.8 25.5 31 37.5

鍋爐尺寸

長、寬、高

（mm）

4607

200

3045

5017

2050

3080

5083

2200

3180

5983

2420

3404

6300

2800

3300

7285

2570

3760

7000

3100

3600



備注：
1. 上述所有值，是以天然氣（LNG）低位發熱值8,400kcal/Nm3、城市煤氣（CG）低位發熱值4,000kcal/Nm3、焦?fàn)t煤氣低位發熱值4,200kcal/Nm3、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求，我公司可以提供其他特殊型號的鍋爐。
