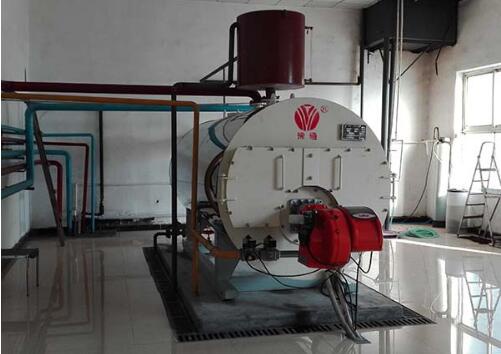

WNS臥式燃油氣承壓熱水鍋爐

適用燃料:天然氣、輕油、重油、煤氣等
應用范圍:集中供熱、供暖、化學、醫藥、食品加工等
產品簡介:WNS臥式燃油氣承壓熱水鍋爐是全自動燃油氣臥式內燃三回程火管鍋爐,采用低位、對稱布置燃燒室,本體上所有管子與鍋筒及管板連接均采用焊接形式。前煙箱采用快開結構,回火室后部裝有防爆、檢查于一體的防爆門,鍋筒下...

24小時銷售熱線: 18039536698

產品介紹
  WNS臥式燃油氣承壓熱水鍋爐是全自動燃油氣臥式內燃三回程火管鍋爐,采用低位、對稱布置燃燒室,本體上所有管子與鍋筒及管板連接均采用焊接形式。前煙箱采用快開結構,回火室后部裝有防爆、檢查于一體的防爆門,鍋筒下部設兩個頭孔和清灰孔,便于檢測、維修和清理。
  WNS臥式燃油氣承壓熱水鍋爐采用下置波紋爐膽,高溫?zé)煔饨?jīng)波紋爐膽回火室依次沖刷第二及第三回程煙管,由后煙室經煙囪排入大氣。該鍋爐總受熱面積充足,能充分吸收有效熱量,排煙溫度低,熱損失小,出力足,效率高。鍋殼直徑大,水容量大,對負荷變化適應能力強,出力穩定。
性能特點
(1)WNS型燃?xì)獬袎簾崴仩t為臥式快裝內燃三回程火管鍋爐。采用偏置爐膽濕背式結構,高溫?zé)煔庖来螞_刷第二及第三回程煙管,然后由后煙室經煙囪排入大氣,整體布置,結構緊湊,外形美觀;
(2)波形爐膽和螺紋煙管等強化傳熱元件的應用,不僅強化傳熱效果,還有效吸收爐體的熱脹冷縮;
(3) 不銹鋼外包裝,抗腐蝕性能增加;
(4)漏電保護功能:控制系統檢測到電熱元件漏電后,將自動切斷電源;
(5) 缺水保護:當鍋爐缺水時及時切斷燃燒器控制電路,防止燃燒器發生干燒損壞,同時控制器發出缺水報警指示
(6)泄壓保護:配置有防爆門,泄壓后自動回彈,確保鍋爐安全性;
(7)水位實時監控功能:配有電子檢測水位裝置,實時監控鍋爐水位;
(8)時間設置功能:用戶可根據需要,自由組合設定鍋爐的起停時間。
技術參數
型號 WNS0.7-0.7/95/70-Y、Q WNS1.4-0.7/95/70-Y、Q WNS2.8-1.0/95/70-YQ WNS4.2-1.0/95/70-Y、Q WNS7.0-1.0/95/70-Y、Q WNS10.5-1.25/115/70-Y、Q WNS14-1.25/115/70-YQ
額定熱功率(MW 0.7 1.4 2.8 4.2 7.0 10.5 14
額定工作壓力(Mpa 0.7 0.7 1.0 1.0 1.0 1.25 1.25
出水溫度( 95 95 95 95 91 115 115
回水溫度( 70 70 70 70 70 70 70
循環水量(T/H 24 45 96 144 240 200 267
本體受熱面(M2 28.6 57.63 107.16 197.61 291.33 427.15 517.2
計算排煙溫度( 156.43 164.7 158.27 156.71 100 133.2 140.93
設計效率(% 90.63 90.4 90.6 90.8 94.2 93.47 93.12
鍋爐凈重(T 6.8 8.5 11.6 16.6 21.5 46.4 59.3
鍋爐滿水容量(T 10.4 13.4 20.9 28.7 36.8 77.6 98.9
燃料消耗量(NM3/H 85.6 172.8 321.2 498 631.5 1094.5 1598.5

鍋爐尺寸

長、寬、高

(mm)

4440

2400

2200

4520

2800

2200

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960


備注:
1. 上述所有值,是以天然氣(LNG)低位發熱值8,400kcal/Nm3、城市煤氣(CG)低位發熱值4,000kcal/Nm3、焦?fàn)t煤氣低位發熱值4,200kcal/Nm3、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求,我公司可以提供其他特殊型號的鍋爐。
