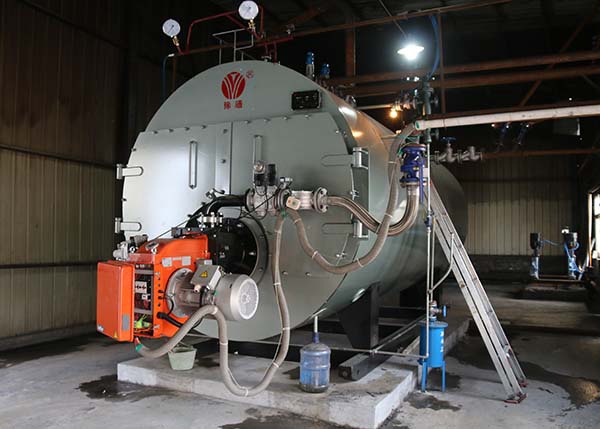

WNS型燃油/氣蒸汽鍋爐

適用燃料:天然氣、輕油、重油、煤氣等
應用范圍:化學、塑料、橡膠、建業、林業、醫藥工業蒸餾等
產品簡介:WNS型臥式全自動燃油蒸汽鍋爐為臥式快裝內燃三回程火管鍋。采用偏置爐膽濕背式結構,高溫?zé)煔庖来螞_刷第二及第三回程煙管,然后由后煙室經煙囪排入大氣。該鍋爐熱力充足:鍋爐受熱面積按照高標準設計配置,充分吸收有...

24小時銷售熱線: 18039536698

產品介紹
       WNS型臥式全自動燃油蒸汽鍋爐為臥式快裝內燃三回程火管鍋。采用偏置爐膽濕背式結構,高溫?zé)煔庖来螞_刷第二及第三回程煙管,然后由后煙室經煙囪排入大氣。該鍋爐熱力充足:鍋爐受熱面積按照高標準設計配置,充分吸收有效熱量,排煙溫度低,熱損失小,出力足,效率高。鍋爐裝有活動的前后煙箱蓋,使鍋爐檢修方便。
  WNS型臥式全自動燃油蒸汽鍋爐配置技術性能良好的工業燃燒器,采用了燃燒自動比例調節,給水自動調節,程序啟停,全自動運行等先進技術,并具有高低水位報警和極低水位、超高汽壓、熄火等自動保護功能。該型鍋爐具有結構緊湊、相當、操作簡便、安裝迅速、污染少、噪音低、效率高等特點。
        WNS型臥式燃油/氣蒸汽鍋爐適用于化工行業:肥料廠、煉油廠、飲料廠、涂裝廠、塑料廠、玻璃廠、硫酸廠等,制造行業:造紙廠、紡織廠、制奶廠、造酒廠、 食品廠、食品菌坊、制鞋廠、陶瓷廠、家具廠、輪胎廠、涼席廠、卷煙廠、筷子廠、印刷廠、膠帶廠、泡沫廠、五金廠、地板廠、櫥柜廠、木門廠、電池廠、鹽廠、茶葉廠、儀器廠等,建筑行業:路橋保養、混泥土蒸養、加氣磚蒸壓等,以及農產品加工、醫藥生產、防火材料生產等行業均可以使用。
性能特點
(1)大直徑波紋爐膽:鍋爐燃燒室有大直徑全波紋爐膽組成,燃燒空間大,燃料燃燒完全,有效吸收熱膨脹,輻射受熱面大。
(2)蒸汽品質高:鍋殼直徑大,水容量大,對負荷變化適應能力強,出力穩定;蒸汽空間容積大,汽水界面與蒸汽出口凈距離足夠高,蒸汽濕度小。
(3)安全降水時間足:鍋爐的燃燒室低位布置,水位確定符合國家規程,同時嚴格按國際通用標準的水位波動時間要求,具有充足的安全的降水空間,保證鍋爐的運行安全。
(4)多功能安全防爆裝置:鍋爐后面板上設有與爐膛連通的防爆裝置,防止燃料在爐膛中發生劇烈爆燃時,泄放瞬間產生的高能量,能自動復位,同時具有觀火視鏡和檢修通道的功能作用,利用運行中燃燒火焰的調整,爐膛檢修、維護方便。
(5)鍋內檢修方便:鍋爐頂部設有人孔,鍋爐前后端中下部分設有獨有的人孔裝置,便于鍋內裝置及鍋爐底部的維修和清理。
(6)前后煙箱密封獨特:煙箱采用雙開式煙箱門,開啟方便,多級迷宮式密封,密封材質特制,壓縮性好,完全隔阻煙氣的泄露,可重復使用。
(7)壓力、水位保護可靠:鍋爐壓力、水位設置多重控制保護,以及超煙溫保護,確保鍋爐運行的安全。
(8)自動控制水平領先:鍋爐控制器采用西門子或德力西電氣元件,性能可靠??刂破鞯娜N形式:普通型、具有液晶顯示的中英文菜單型、人機對話遠程控制的觸摸屏型。
技術參數
型號 WNS0.5-1.25-Y、Q WNS1-1.25-Y、Q  WNS1.5-1.25-Y、Q  WNS2-1.25-Y、Q  WNS4-1.25-Y、Q  WNS6-1.25-Y、Q WNS8-1.25-Y、Q WNS15-1.25-Y、Q  WNS20-1.25-Y、Q
額定蒸發量(T/H)   0.5 1 1.5 2 4 6 8 15 20
 額定蒸汽壓力(Mpa) 1.25 1.25 1.25 1.25 1.25  1.25 1.25  1.25  1.25
 額定蒸汽溫度(℃) 194  194  194  194  194 194 194  194 194
 額定進水溫度(℃)  20 20  20  20  20  20 20 20 20
 本體受熱面(M2 12.964 28.6 34.7  57.63 107.16 197.61  291.33  427.15 517.2
冷凝器(M2)   10.56  21.12
 計算排煙溫度(℃)  155.93 156.43  144.9  164.7 158.27 156.71  100  133.2  140.93
設計效率(%)   92.5 90.63 92.91 90.4 90.6  90.8 94.2  93.47 93.12
設計環境溫度(℃)  20 20  20 20 20  20 20 20  20
設計排污率(%)   5 5  5 5  5  5 5  5 5
鍋爐凈重(T)  3.47 6.8 6.97 8.5 11.6 16.6 21.5 24.3 50
鍋爐水容量(T)   1.83 3.6  2.6  4.9  9.3  12.1  15.3  40  30
燃料消耗量(NM3/H)   41.34  85.6  123.47  172.8 321.2  498 631.5  1094.5  1598.5

 鍋爐尺寸

長、寬、高

(mm)

2610

1200

1616

4100

2200

2200

4130

1900

2160

4450

2800

2120

4800

3100

3050

5400

3100

3320

6750

2480

3410

7420

3340

3510

7965

3730

3960



備注:
1. 上述所有值,是以天然氣(LNG)低位發熱值8,400kcal/Nm3、城市煤氣(CG)低位發熱值4,000kcal/Nm3、焦?fàn)t煤氣低位發熱值4,200kcal/Nm3、柴油低位發熱值10,200kcal/kg、甲醇低位發熱值4650kcal/kg為標準計算。
2. 根據用戶需求,我公司可以提供其他特殊型號的鍋爐。
