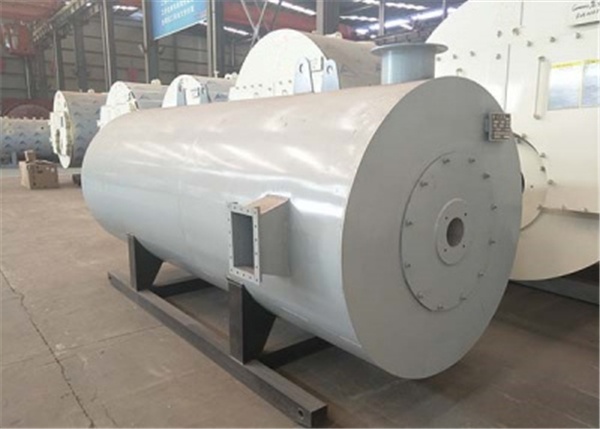

該熱風爐的燃燒室與換熱器合為一體，采用全鋼板多層套筒式結構，其爐心下部為燃燒室，上部和四周為環形換熱器，空氣和煙氣均是雙回程，各行其道進行換熱。為了提高熱效率，采用多頭螺旋槽片換熱技術和紊流原理，減薄層流厚度，使空氣和煙氣在行進中不斷變換旋向，大大強化了換熱效果。

　　主要工作過程是：輕油(氣)在燃燒室內燃燒產生高溫?zé)煔?，在燃燒機的作用下進入煙環，與外側空氣進行熱交換后，經煙道由煙囪排出，冷空氣由鼓風機吹入熱風爐外殼，經爐頂流入爐膛外側空氣環，由熱風出口管道供給需干凈熱風的設備。
　　燃料通過燃燒器燃燒，產生高溫?zé)煔?。并借助具有?qiáng)化換熱措施的熱風爐將高溫?zé)煔獾臒崃總鲗?dǎo)給被加熱的空氣，高溫燃?xì)饨?jīng)熱量散發后溫度降低至250°C以下由引風機排放到大氣。需加熱的空氣通過選配的鼓風機強制送入熱風爐，吸熱后溫度升至額定值從熱風出口送出，當熱風溫度達到額定的上限溫度時，燃燒器會自動停止燃燒或自動轉為小火焰燃燒，當熱風溫度降低到額定的下限溫度時，燃燒器又會重新點燃運行或轉為大火燃燒，升溫的速度可通過調進風閥來實現。
